Колокол ловильный нарезной сквозной ЛКс

Назначение

Колокол ловильный сквозной типа ЛКс предназначен для захвата путем навинчивания на наружную поверхность труб, высаженной части труб, муфт, замков и последующего извлечения бурильных, насосно-компрессорных или обсадных колонн при проведении ловильных работ в скважинах.

Конструкция

Колокол представляет собой патрубок из кованой легированной стали, в верхней части которого выполнена присоединительная муфтовая резьба, в нижней части – внутренняя ловильная резьба с конусностью 1:16. Вдоль ловильной резьбы выполняются продольные канавки для улучшения условий врезания.
На колоколах типа ЛКс при необходимости выполняется наружная присоединительная резьба к направлению.
Конструкция колокола предусматривает два исполнения - правое и левое.
Колокол с правыми резьбами используется для извлечения всех оставшихся труб одновременно, колокол с левыми резьбами – для извлечения их по частям путем отворачивания части аварийной колонны.
Колокол навинчивается на «голову» аварийной колонны, врезаясь ловильной резьбой в наружную поверхность, и извлекается на поверхность вместе с захваченной трубой.
Сквозной колокол обеспечивает возможность пропуска сквозь корпус колокола верхнего конца трубы и захват за высаженную часть трубы, муфту или замок.

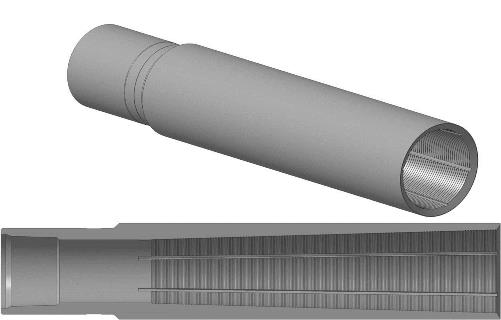

Изображения и Размеры
Краткие технические характеристики
В корзину Шифр
типоразмера
Наименьший диаметр ловильной,
резьбы, мм
Наибольший диаметр ловильной,
резьбы, мм
Номинальная осевая
нагрузка, кН
Наружный диаметр, мм Длина,
мм
Масса,
кг
Присоединительная
резьба
ЛКс-90.69х52 52,0 69,0 270,0 90,0 530,0 14,4 НКТ-73
ЛКс-99.83х63 63,0 83,0 320,0 99,0 530,0 13,2 НКТВ-73
ЛКс-114.98х76 76,0 98,0 400,0 114,3 560,0 19,4 НКТВ-89
ЛКс-118.102х80 80,0 102,0 460,0 118,0 545,0 19,0 ОТТМ-102
ЛКс-137.121х92 92,0 121,0 550,0 137,0 650,0 36,0 ОТТМ-114
ЛКс-152.136х105 105,0 136,0 600,0 152,0 680,0 42,0 ОТТМ-114
ЛКс-166.150х117 117,0 150,0 660,0 166,0 760,0 47,0 ОТТМ-127
ЛКс-176.160х130 130,0 160,0 700,0 176,0 760,0 52,0 ОТТМ-140
На странице оформления заказа вы сможете указать свой типоразмер
