Назначение

Магнитный извлекатель типа МИ предназначен для извлечения из скважин мелких предметов, обладающих ферромагнитными свойствами.

Конструкция

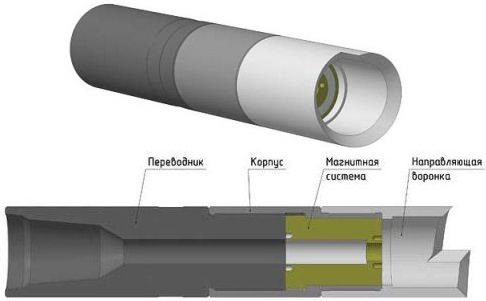

Магнитный извлекатель состоит из переводника, корпуса, магнитной системы направленного действия и воронкип. Переводник в верхней части оканчивается замковой присоединительной резьбой. Сменная направляющая имеет три варианта исполнения: в виде кольцевой фрезы, воронки с заводным зубом, типа "перо". Магнитный извлекатель имеет центральное промывочное отверстие.
Магнитная вставка имеет направленное действие магнитного поля (на торце) и не требует дополнительного намагничивания в процессе эксплуатации.

В корзину	Шифр типоразмера	Наружный диаметр, мм	Длина, мм	Грузоподъемность, кг	Присоединительная резьба
	МИ-82	82,6	464,7	215,0	З-66
	МИ-89	89,0	370,5	215,0	З-73
	МИ-102	102,0	389,0	350,0	З-76
	МИ-114	114,3	375,5	350,0	З-76
	МИ-118	117,6	390,0	350,0	З-76
	МИ-127	127,0	399,0	550,0	З-76
	МИ-135	135,0	380,0	550,0	З-76
	МИ-140	140,0	380,0	600,0	З-88
	МИ-146	146,0	383,0	600,0	З-88
	МИ-152	152,4	405,0	700,0	З-86
	МИ-170	170,0	420,0	700,0	З-88
	МИ-188	188,0	420,0	900,0	З-117
	МИ-198	198,0	420,0	900,0	З-117
	МИ-203	203,0	578,0	1000,0	З-133
	МИ-243	243,0	555,0	1000,0	З-147
	МИ-279	279,4	640,0	1000,0	З-133
	МИ-292	292,1	637,0	2180,0	З-152
	МИ-315	315,0	820,0	2200,0	З-171
	МИ-355	355,6	1170,0	2200,0	З-171
	МИ-370	370,0	820,0	2200,0	З-133

Магнитный извлекатель МИ
