Труболовка наружная освобождающаяся для тяжелых нагрузок ТЛНТ

Назначение

Труболовка наружная освобождающаяся для тяжелых нагрузок типа ТЛНТ предназначена для захвата за наружную цилиндрическую поверхность и последующего извлечения элементов трубных колонн при проведении ловильных работ в скважинах.
ТЛНТ - для тяжелых условий работы


Конструкция

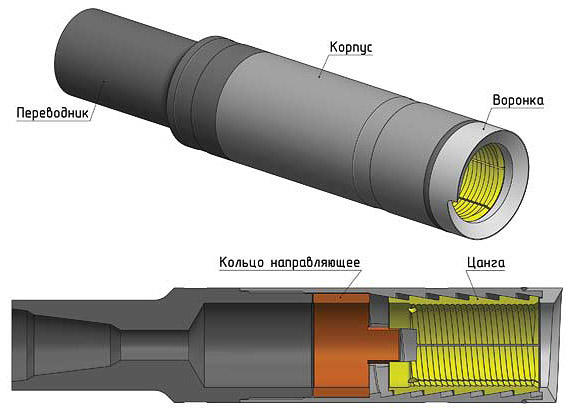

Труболовка наружная освобождающаяся включает в себя переводник, корпус, воронку и набор сменных элементов (цанговых или спиральных направляющих колец).
Труболовка наружная освобождающаяся дополнительно может комплектоваться:

  • удлинителями, длиной 500…1000 мм;
  • направляющими воронками увеличенного диаметра;
  • ограничительной втулкой.

Для обеспечения герметизации соединения труболовки с аварийной колонной, предусмотрена возможность установки уплотнительных пакеров при использовании спирального захватов (устанавливается в кольцевой проточке верхней части корпуса).
Труболовка освобождающаяся имеет два исполнения – правое и левое.

Примечание

Рабочий диапазон как спиральных, так и цанговых захватов, составляет относительно номинального размера +0,8/–3,0 мм.
Размер направляющих цангового или спирального захвата является универсальным для данного типа труболовки и предполагает работу со всеми размерами цанговых или спиральных захватов.

Если подлежащую извлечению колонну планируется ловить за муфту НКТ или за высаженную часть трубы, то особое внимание следует уделить стопорным устройствам, обеспечивающим размещение муфты в зоне действия насечки захвата. Если захват окажется ниже, то труболовка будет вращаться свободно и его невозможно будет отсоединить.



Изображения и Размеры
Краткие технические характеристики
В корзину Шифр
типоразмера
Наружный диаметр, мм Длина,
мм
Грузоподъемность,
кН
Цанговый захват,
мин-макс
Спиральный захват,
мин-макс
Масса,
кг
Присоединительная
резьба
ТЛНТ-90 90,6 600,0 960,0 44,5 - 60,3 63,5 - 69,8 12,7 З-73
ТЛНТ-114 114,6 860,0 1640,0 44,5 - 73,0 77,8 - 85,7 24,8 З-76
ТЛНТ-118 117,6 860,0 1700,0 48,3 - 79,4 79,4 - 88,9 24,8 З-76
ТЛНТ-119 119,5 860,0 1500,0 12,0 - 82,5 84,1 - 92,1 25,9 З-76
ТЛНТ-122 122,2 860,0 1780,0 48,3 - 82,5 84,1 - 92,9 27,4 З-76
ТЛНТ-124 124,1 860,0 1730,0 54,0 - 85,7 88,9 - 95,2 25,3 З-76
ТЛНТ-140 140,0 960,0 1970,0 66,7 - 95,2 101,6 - 111,1 34,8 З-76
ТЛНТ-146 146,0 960,0 2000,0 54,0 - 98,4 101,6 - 117,5 39,3 З-88
ТЛНТ-156 156,0 960,0 2200,0 60,3 - 104,8 108,0 - 122,2 42,0 З-88
ТЛНТ-168 168,6 960,0 3000,0 66,7 - 111,1 114,3 - 130,2 46,0 З-88
ТЛНТ-175 175,0 960,0 3250,0 73,0 - 117,5 120,7 - 136,5 48,0 З-133
ТЛНТ-188 187,6 960,0 3620,0 81,8 - 127,0 130,2 - 146,1 52,0 З-133
ТЛНТ-194 194,0 960,0 3800,0 85,7 - 133,4 136,5 - 152,4 57,0 З-147
ТЛНТ-206 206,4 960,0 4500,0 92,9 - 146,1 149,2 - 165,1 76,0 З-147
ТЛНТ-220 219,6 960,0 5000,0 104,8 - 158,8 161,9 - 177,8 86,0 З-147
ТЛНТ-102 101,6 630,0 1200,0 45,0-60,3 63,5-73,0 19,0 З-76
ТЛНТ-95 95,3 600,0 800,0 44,5-60,3 63,5-73,0 16,0 З-73
ТЛНТ-302 302,0 1400,0 5110,0 123,8-238,1 238,1-254,0 280,0 З-177
ТЛНТ-324 324,0 1450,0 3630,0 174,6-266,7 268,1-285,7 340,0 З-177
ТЛНТ-350 350,0 1500,0 4630,0 193,7-285,7 290,0-304,8 410,0 З-177
ТЛНТ-406 406,0 1500,0 6700,0 242,8-336,6 340,1-355,6 625,0 З-177
ТЛНТ-425 425,0 1500,0 6700,0 247,7-355,6 360,1-374,7 680,0 З-177
На странице оформления заказа вы сможете указать свой типоразмер
