Труболовка наружная освобождающаяся ТЛН

Назначение

Труболовка наружная освобождающаяся типа ТЛН предназначена для захвата за наружную цилиндрическую поверхность и последующего извлечения элементов трубных колонн при проведении ловильных работ в скважинах.
ТЛН - для стандартных условий работы

Конструкция

Конструкция труболовки предусматривает два варианта основных сборок изделия, два исполнения и несколько вариантов дополнительной сборки (комплектации).

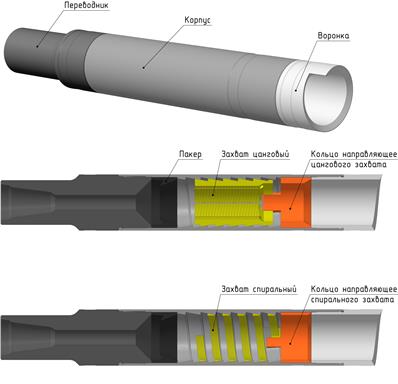

Основные сборки труболовки включают переводник, корпус, воронку и набор сменных захватов.

Труболовка наружная освобождающаяся дополнительно может комплектоваться:

удлинителями, длиной 500…1000 мм;
направляющими воронками увеличенного диаметра;
ограничительной втулкой.
Для обеспечения герметизации соединения труболовки с аварийной колонной, предусмотрена возможность установки уплотнительных пакеров при использовании спирального захвата (устанавливается в кольцевой проточке верхней части корпуса).
Труболовка освобождающаяся имеет два исполнения – правое и левое.

Примечание

Рабочий диапазон как спиральных, так и цанговых захватов, составляет относительно номинального размера +0,8/–3,0 мм.
Размер направляющих цангового или спирального захвата является универсальным для данного типа труболовки и предполагает работу со всеми размерами цанговых или спиральных захватов.

Если подлежащую извлечению колонну планируется ловить за муфту НКТ или за высаженную часть трубы, то особое внимание следует уделить стопорным устройствам, обеспечивающим размещение муфты в зоне действия насечки захвата. Если захват окажется ниже, то труболовка будет вращаться свободно и его невозможно будет отсоединить.




Изображения и Размеры
Краткие технические характеристики
В корзину Шифр
типоразмера
Наружный диаметр, мм Длина,
мм
Грузоподъемность,
кН
Цанговый захват,
мин-макс
Спиральный захват,
мин-макс
Масса,
кг
Присоединительная
резьба
ТЛН-90 90,6 600,0 600,0 44,5 - 60,3 63,5 - 73,0 11,9 З-73
ТЛН-114 114,6 860,0 1000,0 48,3 - 82,5 84,1 - 92,9 22,2 З-76
ТЛН-118 117,6 860,0 1030,0 48,3 - 85,7 88,9 - 95,2 22,7 З-76
ТЛН-119 119,5 860,0 1030,0 33,0 - 85,7 88,9 - 96,8 23,9 З-76
ТЛН-122 122,2 860,0 1210,0 57,1 - 88,9 88,9 - 98,4 25,0 З-76
ТЛН-124 124,1 860,0 1060,0 60,3 - 85,7 88,9 - 101,6 29,1 З-76
ТЛН-127 127,0 820,0 1080,0 48,3 - 92,1 101,6 - 108,0 26,8 З-86
ТЛН-130 130,4 860,0 1110,0 69,8 - 98,4 101,6 - 108,0 30,1 З-76
ТЛН-140 140,0 960,0 1210,0 48,3 - 101,6 106,8 - 117,5 30,6 З-76
ТЛН-146 146,0 960,0 1300,0 73,0 - 110,0 111,1 - 122,2 38,3 З-88
ТЛН-156 156,0 960,0 1760,0 66,7 - 114,3 117,5 - 130,2 40,6 З-88
ТЛН-168 168,6 960,0 2120,0 66,7 - 125,4 127,0 - 141,3 44,2 З-88
ТЛН-175 175,0 960,0 2450,0 79,4 - 127,0 130,2 - 146,1 46,0 З-133
ТЛН-188 187,6 960,0 2240,0 92,1 - 141,3 142,9 - 158,8 47,3 З-133
ТЛН-194 194,0 960,0 2500,0 92,9 - 146,1 149,2 - 165,1 52,0 З-147
ТЛН-206 206,4 960,0 2900,0 104,8 - 163,0 165,1 - 177,8 71,0 З-147
ТЛН-220 219,6 960,0 3200,0 120,7 - 174,6 177,8 - 190,5 81,0 З-147
ТЛН-267 267,0 1359,0 5000,0 127,0 - 206,4 212,7 - 225,4 199,3 З-133
ТЛН-298 298,5 1400,0 5000,0 123,8 - 238,1 238,1 - 257,2 251,3 З-133
ТЛН-95 95,3 600,0 600,0 44,5-65,9 66,7-76,2 15,0 З-73
ТЛН-102 101,6 630,0 950,0 46,0-66,7 68,3-79,4 17,0 З-76
ТЛН-108 108,0 650,0 950,0 47,6-73,0 76,2-85,7 20,0 З-76
ТЛН-80 80,0 460,0 670,0 44,5-54,0 57,1-60,3 4,5 З-65
На странице оформления заказа вы сможете указать свой типоразмер
