Труболовка внутренняя плашечная неосвобождающаяся ТВП

Назначение

Труболовка внутренняя неосвобождающаяся ТВП предназначена для извлечения насосно-компрессорных труб при проведении ремонтных и аварийно-восстановительных работ в скважинах.


Конструкция

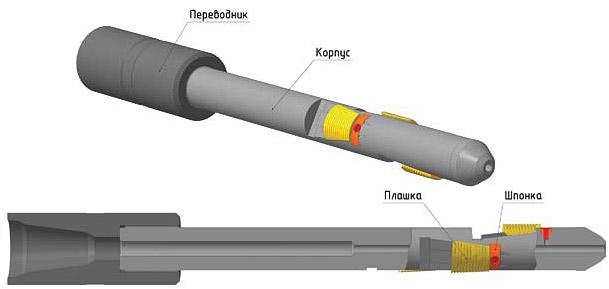

Труболовка типа ТВП состоит из следующих деталей: переводник, корпус, плашка, шпонка, винт. Переводник имеет муфтовый конец с замковой резьбой для соединения с ловильной колонной. На другом конце переводника нарезана специальная резьба для присоединения корпуса труболовки, который выполнен в виде патрубка с наклонными пазами, по которым перемещаются плашки с ловильными резьбами.
Конструкцией труболовки предусмотрен центральный промывочный канал.
Труболовка внутренняя неосвобождающаяся имеет два исполнения: правое и левое.

Изображения и Размеры
Краткие технические характеристики
В корзину Шифр
типоразмера
Условный диаметр
захватываемых труб, мм
Диапазон внутренних
диаметров
захватываемых
труб, мм
Длина,
мм
Грузоподъемность,
кН
Диаметр промывочного
канала, мм
Количество плашек,
шт
Масса,
кг
Присоединительная
резьба
ТВП-60 60,0 49,0/55,0 800,0 300,0 - 3 16,4 З-76
ТВП-73 73,0 58,0-65,0 800,0 400,0 10,0 3 19,2 З-76
ТВП-89 89,0 72,0-79,0 860,0 500,0 14,0 3 25,6 З-76
ТВП-102 102,0 82,0-96,0 960,0 600,0 14,0 3 36,4 З-76
ТВП-114 114,0 95,0/110,0 980,0 1000,0 14,0 6 45,0 З-76
ТВП-140 140,0;168,0 114,0/139,0 1000,0 2200,0 22,0 6 72,0 З-88
ТВП-146 140,0;168,0 123,0/146,0 1000,0 2200,0 22,0 6 16,4 З-88
ТВП-168 168,0 136,0/159,0 1000,0 2600,00 22,0 6 19,2 З-88
