Труболовка внутренняя освобождающаяся ТЛВ

Назначение

Труболовка внутренняя освобождающаяся типа ТЛВ предназначена для захвата за внутреннюю поверхность и последующего извлечения трубчатых элементов колонн при проведении ловильных работ в скважинах.


Конструкция

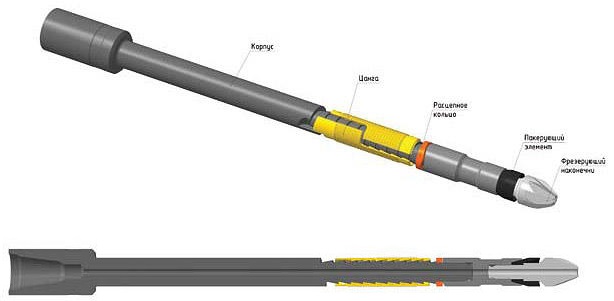

Труболовка состоит из корпуса, цанги, фрезерующего наконечника, расцепного кольца и пакерующего элемента.
Конструкция труболовки предусматривает один вариант основной сборки изделия и два исполнения. Основной тип сборки включает следующий набор сменных элементов:

  • цанговый захват;
  • пакерующий элемент;

Труболовки изготавливаются правого и левого исполнения. Оригинальная конструкция цангового захвата позволяет прилагать больший момент, по сравнению со стандартным исполнением, при отвороте без опасности слома или повреждения цанги. Фрезерный наконечник облегчает прохождение труболовки вовнутрь ловимого объекта убирая с аварийной головы мелкие посторонние предметы (клямсы, куски метала и т. д.), проталкивая вовнутрь куски кабеля и вымывая твердый осадок. Пакерующий элемент герметизирует пространство между труболовкой и ловимым объектом, позволяет получить циркуляцию ниже аварийной «головы» и облегчить извлечение при рассаживании с циркуляцией или закачать в место прихвата смазывающую добавку. Увеличенная длина труболовки позволяет обходиться при повреждении аварийной «головы» без удлинителя и произвести захват ниже поврежденного участка. Увеличенная длина цангового захвата и измененная конструкция позволяют не повредить поверхность ловимого объекта при больших нагрузках. Расходные элементы для внутренней труболовки, такие как цанговые захваты и пакерующие элементы, заказываются отдельно необходимых типоразмеров. Рекомендуется заказывать несколько наименований различных размеров расходных элементов для повышения эффективности использования труболовки.

Изображения и Размеры
Краткие технические характеристики
В корзину Шифр
типоразмера
Наружный диаметр, мм Длина,
мм
Грузоподъемность,
кН
Цанговый захват,
мин-макс
Рабочий диапазон
захвата относительно
номинального размера, мм +/-
Диаметр промывочного
канала, мм
Присоединительная
резьба
ТЛВ-34 32,5 650,0 200,0 36,0 - 44,1 1,0 10,0 З-65
ТЛВ-48 36,4 1050,0 250,0 37,3 - 50,0 1,0 10,0 З-65
ТЛВ-60 47,6 1200,0 340,0 49,0 - 62,5 1,4 9,0 З-65
ТЛВ-73 59,0 1205,0 650,0 60,9 - 77,0 1,4 12,0 З-76
ТЛВ-89 71,0 1300,0 1000,0 73,0 - 100,3 1,9 12,0 З-86
ТЛВ-102 84,0 1395,0 1300,0 86,4 - 101,2 2,5 18,0 З-86
ТЛВ-114 94,9 1450,0 1600,0 98,1 - 111,6 3,2 20,0 З-86
ТЛВ-127 103,6 1450,0 2000,0 106,1 - 154,6 3,2 22,0 З-88
ТЛВ-146 120,0 1455,0 2500,0 124,0 - 150,5 3,4 22,0 З-88
ТЛВ-168 129,5 1475,0 2900,0 133,0 - 156,2 3,4 25,0 З-88
ТЛВ-178 147,8 1475,0 2900,0 154,8 - 202,0 3,8 30,0 З-117
ТЛВ-219 178,0 1665,0 4500,0 195,3 - 279,6 3,8 70,0 З-133
ТЛВ-245 200,0 1815,0 6500,0 218,4 - 383,2 5,1 70,0 З-147
ТЛВ-324 278,0 1356,0 6500,0 302,0 - 383,2 8,0 50,0 З-147
ТЛВ-426 290,0 1368,0 6500,0 402,0 - 483,2 5,0 101,0 З-147
На странице оформления заказа вы сможете указать свой типоразмер
