Кабельная спиральная удочка КСУ

Назначение

Кабельная спиральная удочка КСУ предназначена для извлечения каротажного кабеля, электрокабеля, каната, проволоки в обсадных колоннах при проведении ремонтных работ.

Конструкция

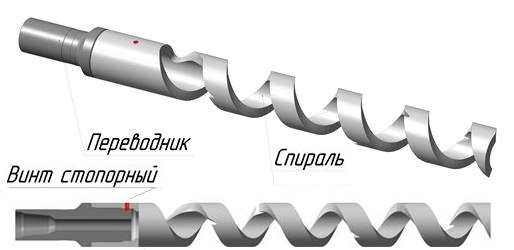

КСУ состоит из цельного витого захватного элемента, выполненного в виде штопора. Штопор выполнен заодно с переводником, в верхней части которого располагается присоединительная резьба к колонне труб соответствующего типоразмера. Штопор изготавливается из легированной стали и проходит процедуру термообработки. На витках штопора имеются зацепы, не позволяющие кабелю соскользнуть во время подьема.

Изображения и Размеры
Краткие технические характеристики
В корзину Шифр
типоразмера
Длина,
мм
Наружный диаметр штопора, мм Внутренний диаметр штопора, мм Грузоподъемность,
кН
Масса,
кг
Присоединительная
резьба
КСУ-122 1200,0 122,0 70,0 150,0 35,5 З-86
КСУ-114 1200,0 114,0 50,0 100,0 25,5 З-76
КСУ-133 1200,0 133,0 90,0 200,0 60,0 З-88
КСУ-140 1325,0 140,0 90,0 200,0 78,0 З-88
КСУ-146 1555,0 146,0 100,0 280,0 86,0 З-88
КСУ-160 1650,0 160,0 110,0 280,0 100,0 З-102
КСУ-190 1650,0 190,0 140,0 300,0 160,0 З-133
КСУ-206 1875,0 206,0 160,0 300,0 200,0 З-147
На странице оформления заказа вы сможете указать свой типоразмер
