Главная Каталог Инструмент для ликвидации аварий Устройства для извлечения кабеля

Удочка ловильная шнековая ПИКШ

Назначение

Удочка ловильная шнековая для извлечения кабеля ПИКШ предназначена для проведения ловильных работ в стволе скважины и служит для захвата, фиксирования и дальнейшего извлечения из скважины: каротажного кабеля, электрокабеля, каната, проволоки.


Конструкция

ПИКШ состоит из захватного элемента (шнека), выполненного в виде винтовой спирали, расположенным на корпусе по всей длине и фрезерующей воронки. Шнек выполнен заодно с переводником, в верхней части которого располагается присоединительная резьба к колонне труб соответствующего типоразмера, в нижней - резьба НКТ для присоединения воронки. Шнек и воронка ПИКШ изготавливаются из легированной стали. Воронка служит для фрезерования кабеля и одновременно является направлением и ограничителем осевого перемещения для извлекаемого кабеля. Катушка аварийного кабеля формируется в замкнутом пространстве воронки, что облегчает ее дальнейшее извлечение из скважины, а разборность удочки обеспечивает освобождение ее от остатков кабеля и подготовку к дальнейшей работе.

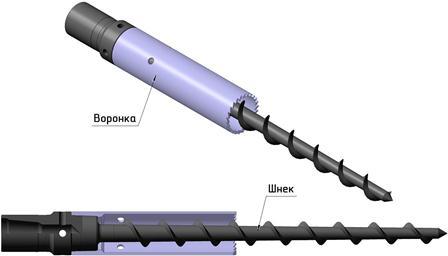

Изображения и Размеры
Краткие технические характеристики
В корзину Шифр
типоразмера
Наружный диаметр, мм Внутренний диаметр, мм Длина,
мм
Грузоподъемность,
кН
Минимальный диаметр шнека, мм Максимальный диаметр шнека, мм Масса,
кг
ПИКШ-124.60х80 124,0 110,0 1270,0 150,0 60,0 80,0 36,2
ПИКШ-146.70х90 146,0 132,0 1270,0 150,0 70,0 90,0 42,7
На странице оформления заказа вы сможете указать свой типоразмер
