Устройство для разбуривания пакеров УРП-1

Назначение

Устройство для разбуривания и извлечения пакер-пробок типа УРП-1 предназначено для захвата под нижний торец пакера-пробки и последующего извлечения из обсадных колонн при проведении ловильных работ в скважинах.

Конструкция

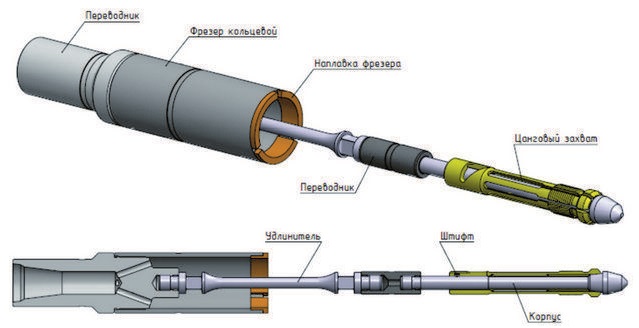

Устройство для разбуривания и извлечения пакер-пробок типа УРП-1 состоит из фрезерующего узла и узла захвата. Фрезерующий узел состоит из переводника и кольцевого фрезера. Переводник в верхней части имеет резьбу для присоединения к ловильной колонне, в нижней — резьбу для соединения с удлинителем. Для прохода промывочной жидкости в переводнике выполнены промывочные каналы.
В качестве узла захвата используется лепестковый цанговый ловитель. Ловитель состоит из переводника ловителя, корпуса, штифта и цангового захвата. Ловитель проходит через пакер-пробку и выходит из нижнего торца. Режуще-истирающая поверхность кольцевого фрезера расфрезеровывает плашки пакер-пробки, пакер-пробка перемещается вниз и захватывается ловителем, после чего вся компоновка поднимается на поверхность. Для очистки от расфрезерованных частиц, над устройством может быть установлен шламометаллоуловитель.

Изображения и Размеры
Краткие технические характеристики
В корзину Шифр
типоразмера
Диаметр обсадной
колонны, мм
Наружный диаметр, мм Наружный диаметр фрезерующей воронки, мм Внутренний диаметр фрезерующей воронки, мм Длина,
мм
Цанговый захват,
мин-макс
Длина штанги насосной (удлинителя), мм Масса,
кг
Присоединительная
резьба
УРП-1-122 146,0 122,0 122,0 100,0 2790,0 48,0 2000,0 57,3 З-76
На странице оформления заказа вы сможете указать свой типоразмер
