Назначение

Усилитель яса типа УЯ предназначен для повышения эффективности работы гидравлического яса при создании ударных нагрузок в процессе ликвидации аварий в скважинах, связанных с прихватами.
Применение усилителя яса позволяет увеличить силу удара гидравлического яса и снизить воздействие на ловильную колонну, особенно при работе гидравлического яса на небольших глубинах и в глубоких искривленных скважинах.

Конструкция

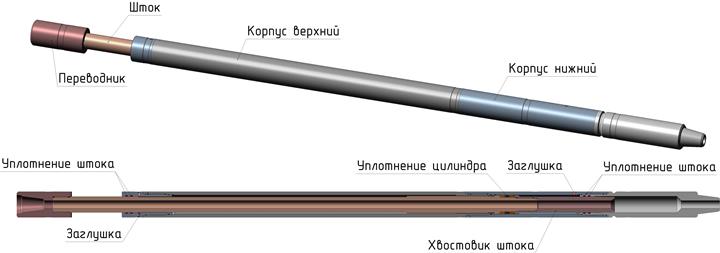

Усилитель яса, состоит из корпуса, штока, переводника и набора уплотнительных элементов. К верхней части штока, на резьбе специального профиля, крепится переводник с присоединительной замковой муфтовой резьбой, к нижней – хвостовик штока. Между цилиндрическим выступом штока и хвостовиком установлен набор шевронных уплотнений. Корпус состоит из четырех частей, соединенных специальными резьбами. На внутренней поверхности верхней части корпуса выполнены шлицы, взаимодействующие с ответными шлицами на штоке и служащие для передачи усилителем яса крутящего момента. Нижняя часть корпуса оканчивается ниппельной присоединительной резьбой. Внутренняя полость усилителя яса заполнена специальной силиконовой жидкостью с высоким показателем сжимаемости. Все соединения деталей снабжены уплотнительными кольцами. Заправка усилителя яса жидкостью осуществляется через отверстия в корпусе, закрывающиеся специальными резьбовыми пробками.
Усилитель яса устанавливается в компоновку ловильной (бурильной) колонны непосредственно над УБТ, под которыми установлен гидравлический яс. В исходном положении усилитель яса закрыт, (взаимодействующие торцы переводника и корпуса 2 сведены).
При натяжении колонны для приведения гидравлического яса в действие, под действием растягивающей нагрузки, шток усилителя яса перемещается относительно корпуса вверх, при этом перетоку силиконовой жидкости из полости над уплотнением в полость под уплотнением препятствует уплотнение, состоящее из набора шевронных манжет и перекрывающее зазор «шток – корпус». Дальнейшее перемещение штока усилителя яса относительно корпуса вверх вызывает сжатие жидкости в полости над уплотнением.
Усилитель яса выполняет функцию пружины растяжения.
В момент срабатывания гидравлического яса, растягивающая нагрузка на усилитель яса и колонну, расположенную над гидравлическим ясом, на короткое время резко падает, при этом корпус усилителя яса, под действием усилия сжатой жидкости, перемещается относительно штока вверх, УБТ получают дополнительный импульс движения вверх. Этот импульс через гидравлический яс передаётся на прихваченную колонну.

Изображения и Размеры
Краткие технические характеристики
В корзину Шифр
типоразмера
Наружный диаметр, мм Длина,
мм
Минимальная растягивающая нагрузка, кН Растягивающая нагрузка, необходима для полного раскрытия, кН Максимальная растягивающая нагрузка на яс после удара, кН Максимальный крутящий момент, кН*м Средняя наработка на отказ, количество ударов Диаметр промывочного
канала, мм
Полный ход штока, мм Масса,
кг
Присоединительная
резьба
УЯ-95 95,5 2609,1 136,0 198,0 1400,0 15,5 800 32,0 200,0 110,0 З-76
УЯ-103 103,0 2609,1 136,0 198,0 1400,0 15,5 800 32,0 200,0 150,0 З-76
УЯ-122 122,3 3200,7 250,0 360,0 2200,0 31,0 800 38,0 225,0 210,0 З-88
УЯ-162 162,0 3500,0 350,0 550,0 3260,0 60,0 800 50,0 330,0 350,0 З-133
УЯ-195 195,0 3700,0 400,0 660,0 4800,0 150,0 800 78,0 350,0 480,0 З-147
На странице оформления заказа вы сможете указать свой типоразмер
