Назначение

Яс гидравлический типа ЯГ предназначен для создания единичных, направленных вверх, повторяющихся ударных нагрузок при ликвидации аварий в скважинах, связанных с прихватом.

Конструкция

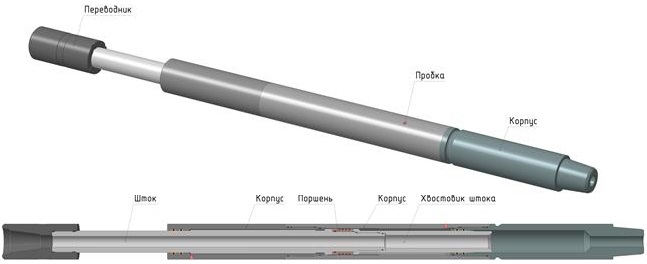

Яс гидравлический состоит из корпуса, штока, переводника, поршня и набора уплотнительных элементов. К верхней части штока, на резьбе специального профиля, крепится переводник с присоединительной замковой муфтовой резьбой, а к нижней - хвостовик штока. Между цилиндрическим выступом штока и хвостовиком установлен поршень. Корпус состоит из трёх частей, соединённых специальными резьбами. На внутренней поверхности верхней части корпуса выполнены шлицы, взаимодействующие с ответными шлицами на штоке и служащие для передачи ясом гидравлическим крутящего момента. На поверхности средней части корпуса, контактирующей с поршнем, выполнены канавки для перетока жидкости. Нижняя часть корпуса оканчивается ниппельной присоединительной резьбой. Внутренняя полость яса гидравлического заполнена специальным маслом. Все соединения деталей снабжены уплотнительными кольцами. Заправка яса гидравлического маслом осуществляется через отверстия в корпусе, закрывающиеся специальными пробками.

Изображения и Размеры
Краткие технические характеристики
В корзину Шифр
типоразмера
Наружный диаметр, мм Длина,
мм
Максимальный крутящий момент, Н.м Максимальная растягивающая нагрузка на яс для нанесения удара, кН Максимальная растягивающая нагрузка на яс после удара, кН Диаметр промывочного
канала, мм
Свободный ход штока, мм Полный ход штока, мм Масса,
кг
Присоединительная
резьба
ЯГ-95 95,5 1597,0 15,5 250,0 1200,0 32,0 100,0 257,0 67,0 З-76
ЯГ-103 103,0 1596,7 15,5 250,0 1200,0 32,0 100,0 257,0 75,0 З-76
ЯГ-122 122,3 2070,0 30,0 350,0 2000,0 38,0 120,0 370,0 160,0 З-86
ЯГ-162 162,0 2399,0 50,0 600,0 3000,0 50,0 210,0 461,0 300,0 3-133
ЯГ-195 195,0 2700,0 120,0 800,0 4500,0 78,0 250,0 500,0 460,0 З-147
