Переводник опрессовочный трубный ПОТ

Назначение

Переводник опрессовочный трубный ПОТ предназначен для опрессовки колонны бурильных труб перед выполнением технологических операций для исключения не герметичности трубы и соединений.

Конструкция

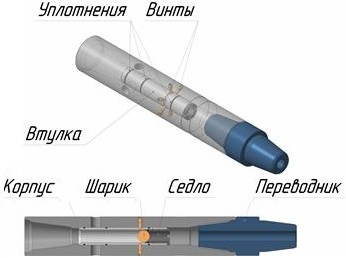

Переводник опрессовочный трубный ПОТ состоит из переводника, запорного узла, корпуса и вставки с шаром. В переводник  вставляется запорный узел и фиксируется штифтами срезными, количество которых варьируется в зависимости от величины требуемого давления открытия клапана. Для герметизации соединения переводник - запорный узел, на заглушку надеты уплотнительные  кольца. Запорный узел включает в себя втулку и шар.

При спуске в скважину переводник открыт, при этом втулка запорного узла зафиксирована в переводнике штифтами срезными. После установки переводника на необходимой глубине, при нагнетании жидкости во внутреннюю полость закачивается шар, после посадки шара на втулку происходит рост давления на определенную величину и происходит срез штифтов, переводник открывается, и жидкость поступает через отверстия в корпусе переводника в скважину.

Изображения и Размеры
Краткие технические характеристики
В корзину Шифр
типоразмера
Наружный диаметр, мм Внутренний диаметр, мм Длина,
мм
Давление открытия
промывочных окон, МПа
Максимальная растягивающая нагрузка, кН Масса,
кг
ПОТ-60 80,0 26,0 554,0 24,0-26,0 1000,0 17,0
На странице оформления заказа вы сможете указать свой типоразмер
