Конструкция

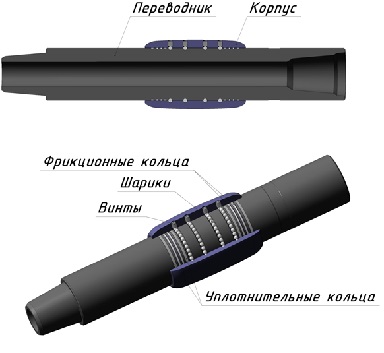

Центратор колонный вращающийся  представляет собой патрубок, изготовленный из легированной стали, состоящий из – переводника, корпуса, фрикционных колец, уплотнительных колец, шариков. Пространство между переводником и корпусом заполнено специальной смазкой предотвращающей износ элементов центратора.

В верхней части центратора выполнена муфтовая замковая присоединительная резьба, в нижней – ниппельная замковая резьба. Внутри выполнен промывочный канал для прохода промывочной жидкости.

Количество  центраторов с вращающимся корпусом рассчитывается исходя из длины наклонного  или горизонтального участка ствола скважины.



Назначение

Рекомендуется использовать данное оборудование как часть бурильной колонны на скважинах со сложным профилем, где из-за большой площади контакта бурильных труб возникает чрезмерный вращающий момент на столе ротора или ВСП создает осложнения при бурении и ведет к износу бурильного инструмента и некорректной работе забойного оборудования.

Значительная длина СБТ приводит к искривлению труб в стволе скважины и как результат потеря их устойчивости, что ухудшает передачу нагрузки на долото, приводит к неравномерному вращению колонны и породоразрушающего инструмента.

С целью улучшения работы колонны СБТ, повышения их устойчивости, ограничения площади контакта труб со стенками скважины и для борьбы с желобными выработками применяют промежуточные опоры-центраторы колонные вращающиеся. Форма и размеры переводников обеспечивают ограничение поперечной деформации труб и обеспечение их наименьшего контакта со скважиной. При вращении бурильной колонны втулка получает ограниченное вращение, в основном выполняя функцию опоры, поступательно перемещающейся вдоль скважины. Снижается износ замковых соединений бурильных труб, способствует снижению радиальных и осевых вибраций (до 25-35%), Снижение вероятности слома КНБК.

Изображения и Размеры
Краткие технические характеристики
В корзину Шифр
типоразмера
Условный диаметр эксплуатационной колонны, мм Диаметр внутреннего проходного отверстия, мм Наружный диаметр центратора по роликам, мм Наружный диаметр корпуса, мм Длина,
мм
Присоединительная
резьба
ЦКВ-86 168,0 52,0 136,0 105,0 690,0 З - 86
ЦКВ-102 168,0 70,0 146,0 121,0 690,0 З-102
На странице оформления заказа вы сможете указать свой типоразмер
