Скрепер гидравлический СГ

Назначение

Скрепер гидравлический типа СГ предназначен для очистки внутренней поверхности обсадных колонн от перфорационных заусенцев, ржавчины, цементной корки, парафина и других отложений в определенном месте.

Конструкция

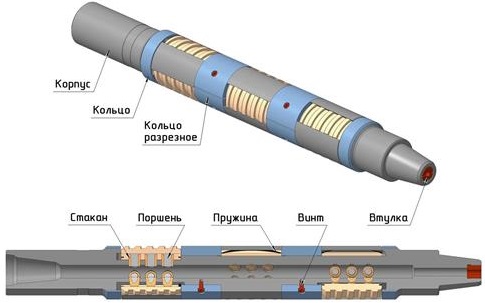

Скрепер гидравлический типа СГ состоит из следующих деталей: корпус, лезвия, поршни, стаканы пружины, винты, кольцо разрезное, втулка.
Неразъемный трубчатый корпус скрепера на верхнем и нижнем концах имеет присоединительные муфтовую и ниппельную резьбы. В нижнюю часть корпуса ввинчена втулка, регулирующая расход промывочной жидкости. В продольных пазах корпуса установлены, с возможностью радиального перемещения, лезвия плашечного типа с износостойкой закаленной поверхностью режущих кромок. Усилия, прижимающие лезвия к поверхности очищаемой трубы, создаются за счет перемещения поршней (три поршня на лезвие) в стаканах под воздействием давления промывочной жидкости.

Изображения и Размеры
Краткие технические характеристики
В корзину Шифр
типоразмера
Диаметр обсадной
колонны, мм
Диапазон внутренних диаметров очищаемой колонны, мм Наружный диаметр, мм Длина,
мм
Диаметр промывочных
каналов, мм
Масса,
кг
Расход промывочной жидкости, л/с Диапазон рабочего давления промывочной жидкости, МПа Присоединительная
резьба
СГ-140 139,7 118,0-139,0 112,0 1000,0 12,0 54,0 10,0-12,0 2,0-4,0 МЗ-76хНЗ-76
СГ-146 146,1 125,0-145,0 116,0 1000,0 12,0 56,0 10,0-12,0 2,0-4,0 МЗ-76хНЗ-76
СГ-168 168,3 146,0-157,0 138,0 1000,0 12,0 66,5 10,0-12,0 2,0-4,0 МЗ-76хНЗ-76
