Отклонитель шарнирный с промывкой ОП

Назначение

Отклонитель шарнирный с промывкой типа ОП предназначен для отклонения ловильного и другого инструмента от оси. Отклонитель используется при ловильных работах в колонне насосно – компрессорных труб (НКТ) при работе на гибкой насосно – компрессорной трубе (ГНКТ) с использованием колтюбинговых установок при работе с промывкой.
Позволяет перемещать под углом компоновку низа бурильной колонны (КНБК), давая возможность производить ловильные операции и извлечение инструментов в скважинах с сильно искривленным стволом. Например, шарнирное соединение может использоваться для того, чтобы помочь захватить фиксатором упавший в скважину предмет у нижней стенки ствола наклонно- направленной скважины или при проведении работ в законченной скважине, когда доступ в нее жесткой КНБК невозможен.

Конструкция

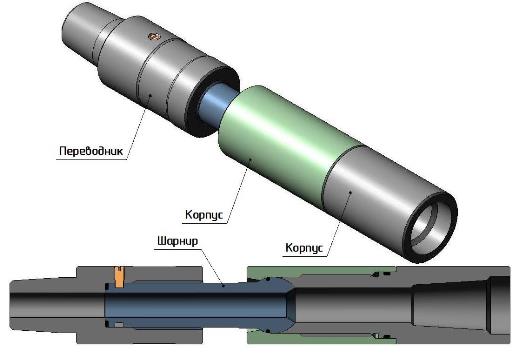

Отклонитель шарнирный состоит из: двух переводников, отклоняющего штока и фиксирующего винта. Устройство спускается в составе сборки инструментов и позволяет при создании нагрузки получить отклонение от оси на 8º и войти в боковой ствол скважины. Большой внутренний диаметр и пропускная способность позволяют при помощи сбрасываемого шара приводить в действие инструмент, располагающийся за шарнирным соединением.
Двойное уплотнение обеспечивает герметичность КНБК во время циркуляции.
Компактная конструкция дает возможность формировать короткую КНБК для спуска в сильно отклоняющиеся от вертикали или искривленные скважины, увеличивая возможность выравнивания ловильных инструментов в обсадной колонне.
