Шламометаллоуловитель ШМУ-В Venturi

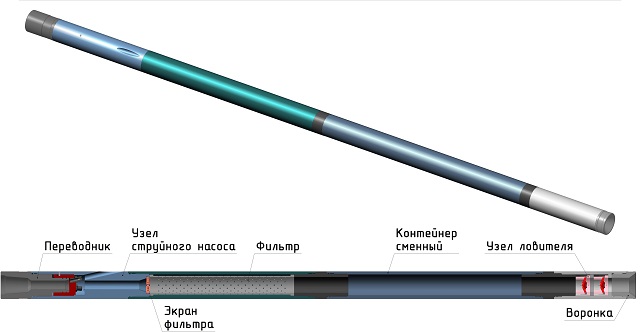

Конструкция

Контейнер для шлама с фильтром расположен между камерой Venturi и ловителями для удержания шлама в устройстве. Ловители используются для удержания шлама от выпадения, а контейнер служит для предотвращения рециркуляции шлама вокруг портов. Объем контейнера для шлама 0,54 литра, может быть увеличен с помощью вставки между корпусом отделений и корпусом контейнера. В комплекте идут 12 насадок (глухие, Ø3 мм, Ø4 мм, Ø5 мм. Насадки можно заменять исходя из возможной скорости потока жидкости и комбинации давления.

Воронка в нижней части устройства может также быть вооружена карбид вольфрамом для фрезерования и промывания.

Назначение

Промывочный шламометаллоуловитель типа ШМУ-В Venturi используется для извлечения шлама из скважины. Когда промывочная жидкость закачивается через койлтюбинговые трубы в Venturi, наконечники направляют поток с внешнего диаметра устройства в нижнюю часть, в камере Venturi создается вакуум, притягивая жидкость и шлам в нижнюю часть устройства.

Важной характеристикой Venturi является его независимость от диаметра скважины. Скорость действия Venturi гораздо выше скорости закачки. Может использоваться азот без риска повреждения устройства. Venturi может спускаться индивидуально или совместно с гидравлическим забойным двигателем.

Изображения и Размеры

Краткие технические характеристики

В корзину	Шифр типоразмера	Наружный диаметр корпуса, мм	Длина, мм	Допустимая осевая нагрузка, т	Масса, кг	Расход промывочной жидкости, л/с	Присоединительная резьба	Предельно допустимый крутящий момент, кН*м	Момент свинчивания, кН*м
	ШМУ-В-72	72,0	1740,0	не более 10	27,0	3-10	2 3/8 PAC(муфта)	4,0	2,0-2,6
	ШМУ-В-80	72,0	1745,0	не более 10	36,0	3-10	2 3/8 PAC(муфта)	4,0	2,0-2,6
	ШМУ-В-89	89,0	2145,0	не более 10	43,0	3-10	2 3/8 PAC(муфта)	4,0	2,0-2,6
	ШМУ-В-140	140,0	4880,0	не более 15	260,0	6-15	З-117	20,5	14,0-16,0

На странице оформления заказа вы сможете указать свой типоразмер
