Назначение

Метчик эксплуатационный специальный типа МЭС предназначены для захвата ввинчиванием в резьбу муфт насосно-компрессорных труб и последующего их извлечения при проведении ловильных работ в скважинах.

Конструкция

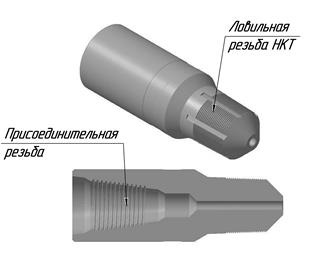

Метчик эксплуатационный специальный - патрубок, изготовленный из кованой легированной стали, в верхней части которого выполнена присоединительная резьба, в нижней части – наружная ловильная резьба, повторяющая профиль резьбы НКТ для метчиков типа с большим натягом.
Вдоль резьбы выполняются продольные канавки для улучшения условий врезания.
В метчике выполнен промывочный канал для прохода промывочной жидкости.
Конструкция метчика предусматривает два исполнения - правое и левое.

В корзину	Шифр типоразмера	Резьба ловильная	Наружный диаметр, мм	Диаметр проходного канала, мм	Длина, мм	Грузоподъемность, кН	Масса, кг	Присоединительная резьба
	МЭС-В33	НКТВ-33	65,0	6,0	230,0	210,0	1,0	З-50
	МЭС-В42	НКТВ-42	65,0	8,0	230,0	280,0	1,5	З-50
	МЭС-48	НКТ-48	65,0	12,0	180,0	360,0	2,1	НКТ-48
	МЭС-В48	НКТВ-48	65,0	12,0	230,0	360,0	2,3	З-50
	МЭС-60	НКТ-60	95,5	14,0	270,0	550,0	9,2	З-76
	МЭС-В60	НКТВ-60	95,5	14,0	280,0	550,0	9,8	З-76
	МЭС-73	НКТ-73	90,5	12,0	280,0	750,0	9,0	З-76
	МЭС-В73	НКТВ-73	95,5	12,0	280,0	750,0	10,6	З-76
	МЭС-89	НКТ-89	108,5	20,0	290,0	1000,0	13,5	З-88
	МЭС-В89	НКТВ-89	108,5	20,0	280,0	1000,0	13,6	З-88
	МЭС-102	НКТ-102	108,5	16,0	295,0	1200,0	15,4	З-88
	МЭС-В102	НКТВ-102	108,5	32,0	280,0	1200,0	15,8	З-102
	МЭС-114	НКТ-114	120,5	40,0	280,0	1500,0	17,8	З-102
	МЭС-В114	НКТВ-114	120,5	40,0	280,0	1500,0	21,0	З-102

Метчик эксплуатационный специальный МЭС
