Назначение

Метчик ловильный специальный МСЗ предназначен для захвата ввинчиванием в замки бурильных колонн и последующего их извлечения при проведении ловильных работ в скважинах.

Конструкция

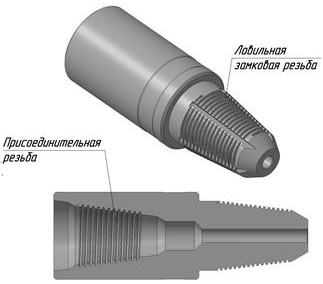

Метчик ловильный специальный выполнен в виде патрубка, в верхней части которого выполнена присоединительная резьба, в нижней части — наружная ловильная резьба.
Поверхность ловильной резьбы зацементирована и закалена.
Вдоль резьбы выполняются продольные канавки для улучшения условий врезания.
В метчике выполнен промывочный канал для прохода промывочной жидкости.

В корзину	Шифр типоразмера	Резьба ловильная	Наружный диаметр, мм	Диаметр проходного канала, мм	Длина, мм	Грузоподъемность, кН	Масса, кг	Присоединительная резьба
	МСЗ-66	З-66	80,0	15,0	260,0	1000,0	6,6	З-66
	МСЗ-73	З-73	86,5	15,0	280,0	1500,0	7,7	З-73
	МСЗ-76	З-76	95,5	15,0	280,0	1500,0	9,3	З-76
	МСЗ-86	З-86	105,5	20,0	280,0	2000,0	10,5	З-86
	МСЗ-88	З-88	108,5	26,0	280,0	2000,0	11,4	З-88
	МСЗ-102	З-102	125,0	30,0	360,0	2600,0	25,0	З-102
	МСЗ-133	З-133	159,5	38,0	380,0	2700,0	33,8	З-133
	МСЗ-147	З-147	178,5	32,0	400,0	3000,0	39,7	З-147
	МСЗ-152	3-152	197,0	80,0	400,0	3500,0	50,0	З-152
	МСЗ-171	3-171	203,0	80,0	400,0	3500,0	53,0	3-171
